昆山钢格板的型号标记有哪些标记方法

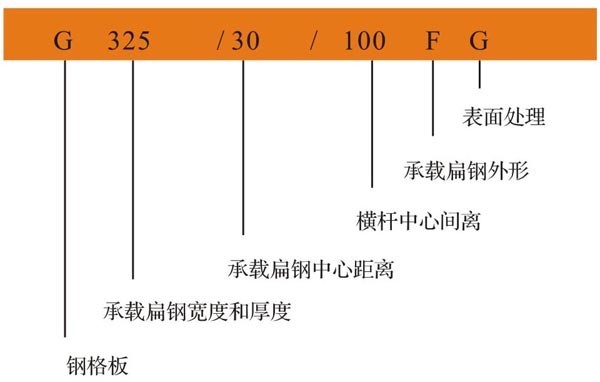

一、昆山钢格板型号标记的表达方式，根据承载扁钢高度和厚度、承载扁钢与横杆之前的间距离、钢格板结构形式、承载扁钢的类型，以及表面处理方式等不同，形成各种各样的钢格板规格，型号表示方法如图：

注 ：

1. 昆山钢格板生产方式，例如:

L  —>  昆山压锁钢格板

W —>昆山压焊钢格板(在标记中可省略)；;

2. 承载扁钢的中心间距离，单位为毫米(mm)；

3. 横杆的中心间距离，单位为毫米(mm)；

4. 承载扁钢类型的：

F —> 普通扁钢(在标记中省略)；

I —> Ⅰ形扁钢；

S —> 齿形扁钢。

5. 表面处理状态标记:

G — 热镀锌表面处理(在标记中省略)；

P — 涂漆表面处理；

U — 表面不作处理。http://www.kskyshaiwang.com

昆山钢格板型号标记的例子

1、昆山钢格板的承载扁钢为齿型钢，截面尺寸为65mm×3mm×4mm，承载扁钢中心间距为40 横杆中心间距为100mm，生产方式为压焊钢格板，表面涂漆处理，其标记为G653／40／100WSP。

2、昆山钢格板承载扁钢的截面尺寸为40mm×5 mm，中心间距为30mm，横杆中心间距为50mm，生产方式为压锁钢格板，表面热镀锌处理，其表示为G405／30／50L。
